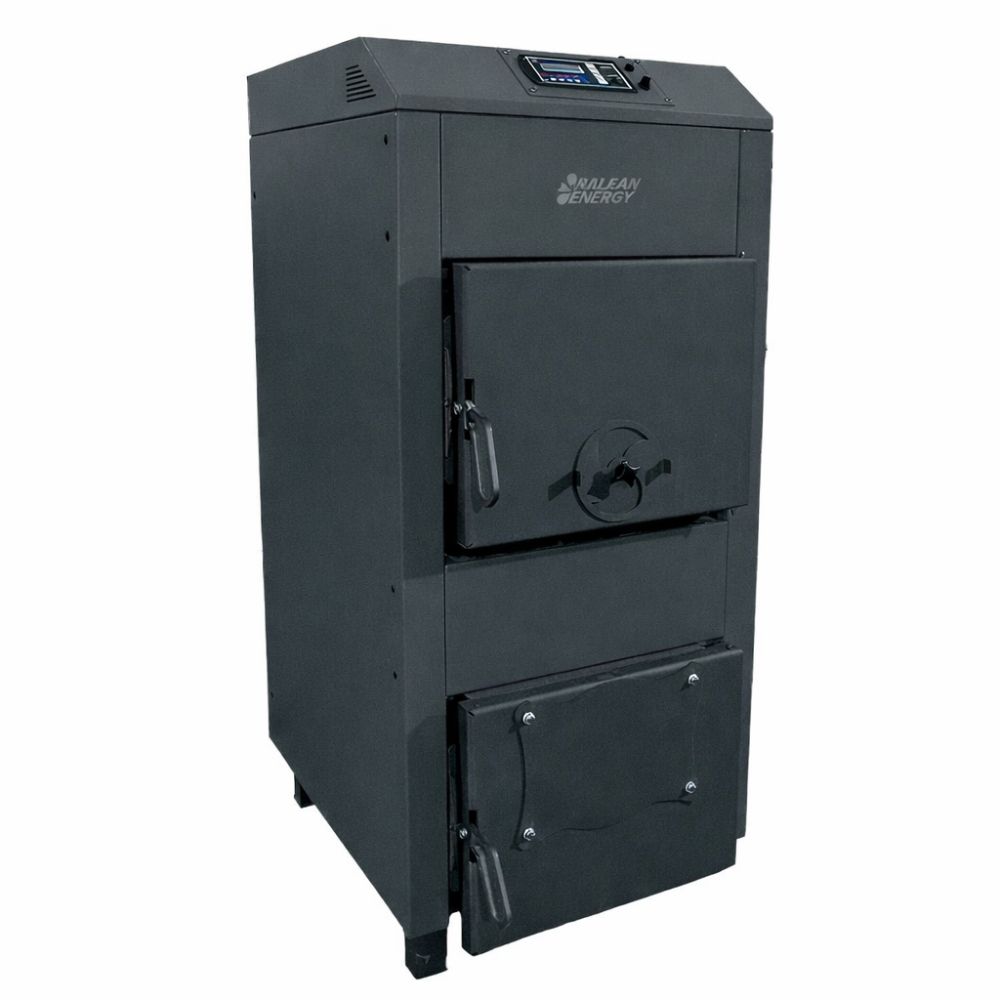

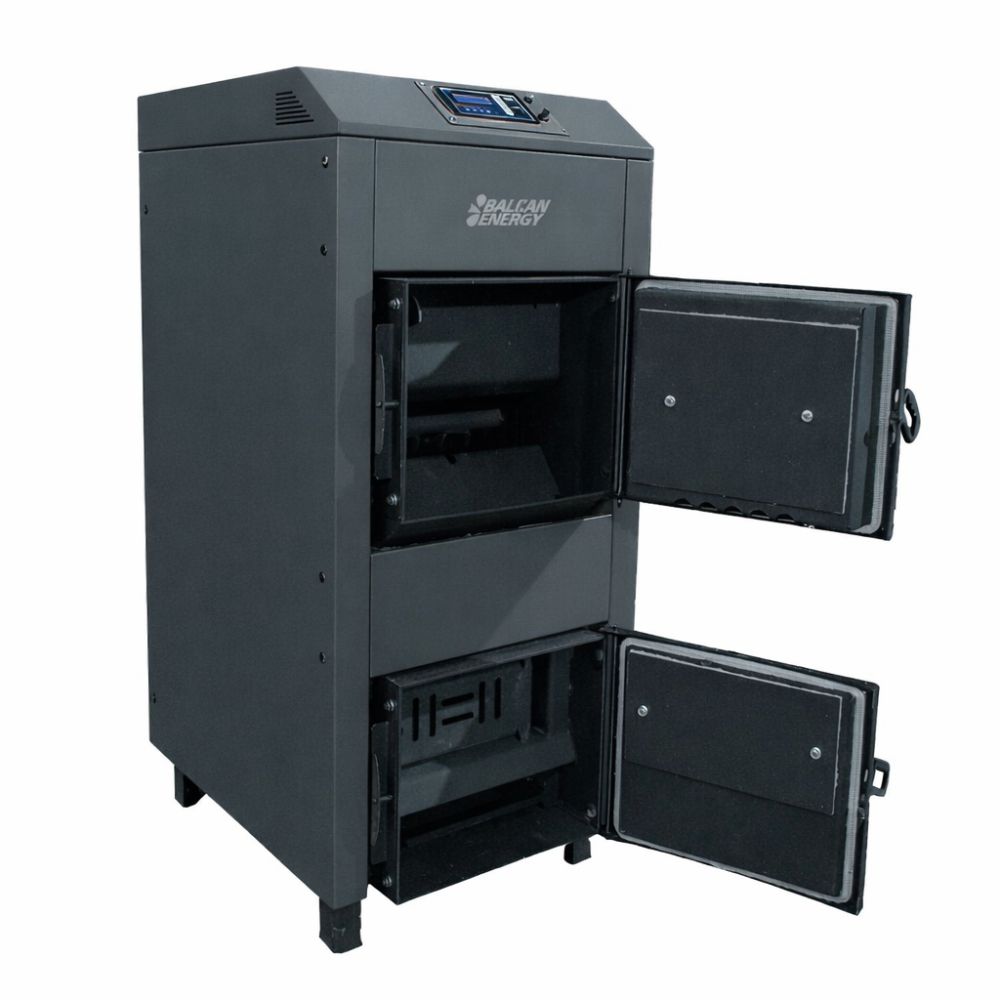

Caldera de leña Balkan Energy P80, 80kW

Caldera de combustible sólido fabricada en acero con controlador inteligente y ventilador eléctrico para suministro de aire presurizado y regulable. La serie P de calderas de combustible sólido de Balkan Energy cubre una gama de 30 a 100 kW, satisfaciendo las necesidades de calefacción de instalaciones medianas y grandes. Diseñadas para quemar combustibles sólidos, estas calderas también ofrecen la opción de instalar un quemador de pellets.

Características del producto

Construcción:

• El cuerpo de la caldera está fabricado en acero de alta calidad de 5 mm de espesor.

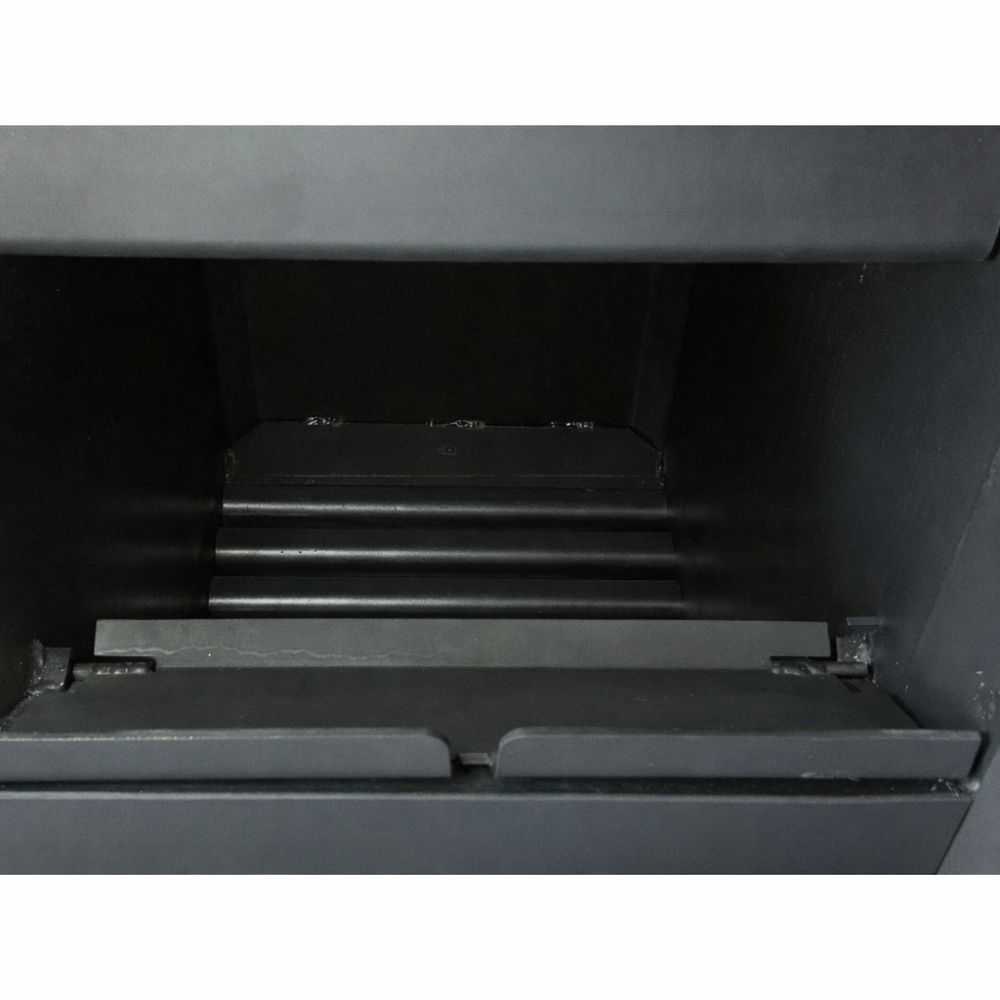

• Cuenta con una gran cámara de combustión con amplia superficie de intercambio de calor y baja resistencia para un tiro más efectivo.

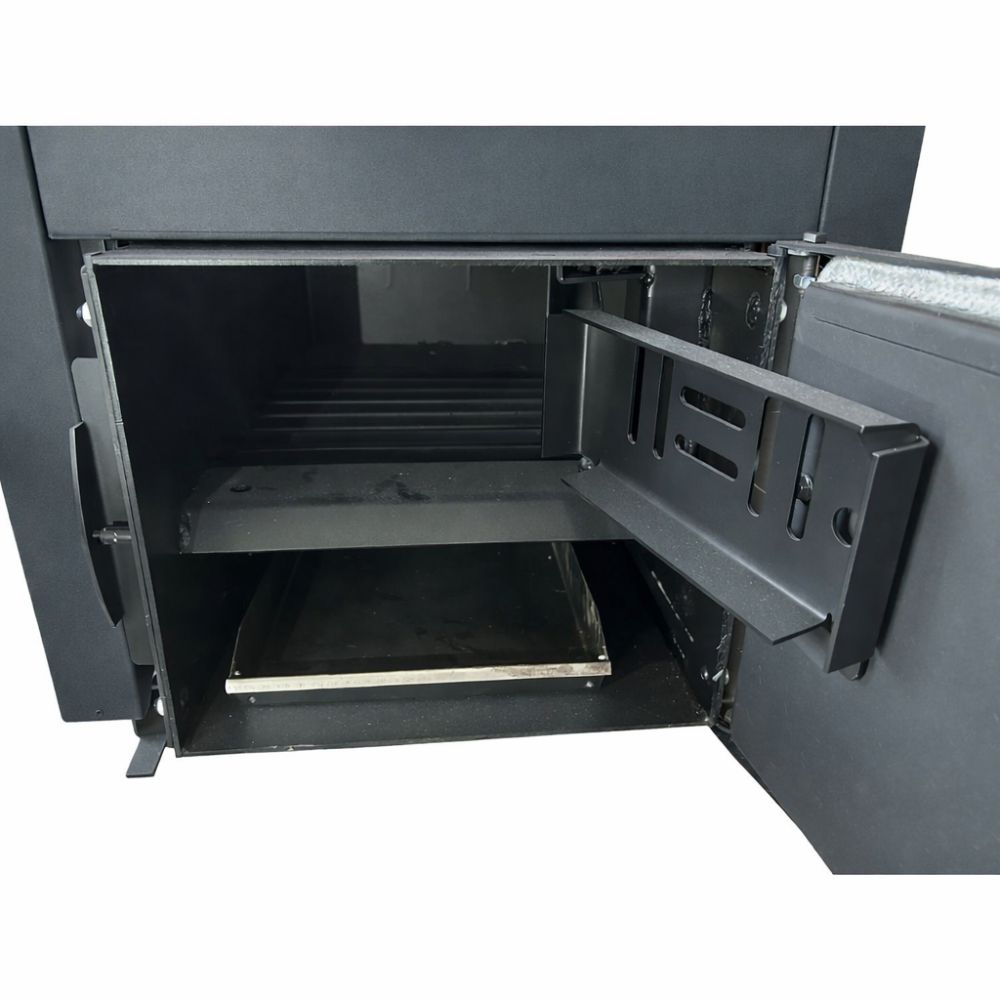

• Una puerta grande permite cargar fácilmente piezas de madera de gran tamaño.

Eficiencia:

• La cámara de combustión tiene nervaduras para aumentar la superficie de intercambio de calor y está diseñada con una ruta de escape triple para maximizar el intercambio de calor.
• El tercer conducto de escape está formado por tubos de gran diámetro para controlar eficazmente el caudal de los gases de escape. Incluye turbinas para ajustar el caudal de los gases de escape y optimizar la combustión.
• La cámara de combustión está completamente rodeada por la camisa de agua para una mejor eficiencia del intercambio de calor.
• La caldera está aislada externamente con lana cerámica densa, diseñada para soportar altas temperaturas.
• El suministro de aire se regula mediante un ventilador de alta calidad ubicado en la parte posterior de la caldera. Un controlador electrónico mide la temperatura del agua en la parte superior e inferior de la caldera, así como la temperatura de salida de los gases de combustión, y ajusta automáticamente el suministro de aire para optimizar la combustión y maximizar el ahorro de combustible en función de las necesidades del sistema.
• El sistema se puede conectar a un termostato interior.

Características adicionales:

• Cámara de combustión acanalada para una mayor superficie de intercambio de calor.
• Triple vía de escape para un rendimiento óptimo.
• La tercera vía utiliza tuberías de gran diámetro con turbinas para ajustar el caudal de los gases de escape.
• La puerta inferior puede alojar un quemador de pellets con una brida de cuello opcional.


Controlador de caldera de leña con carga zPID ST-81


Funciones del controlador:

• Control del ventilador con paso 1 de 0 a 100.
• Control de la bomba de circulación de calefacción central.
• Control de la bomba de agua caliente sanitaria.
• Conexión de termostato de ambiente para una mejor regulación de la temperatura.
• Software zPID para el ajuste automático de la entrada de aire, optimizando la combustión y el ahorro de combustible.

Equipo controlador:

• Pantalla LCD para visualización de lecturas.
• Dos sensores de temperatura para el agua en las partes superior e inferior del cuerpo de la caldera (sensores de temperatura CH)
• Un sensor de agua caliente sanitaria (sensor HCW)
• Un sensor de temperatura de humos.
• Protección de alta temperatura con relé de sobrecarga térmica.
• El panel de control está fabricado con materiales resistentes tanto a altas como a bajas temperaturas.

Principio de funcionamiento:

El controlador de temperatura inteligente zPID ST–81 está diseñado para regular el funcionamiento de las calderas de calefacción central de combustible sólido. Controla la bomba de calefacción central, la bomba de agua caliente sanitaria y el ventilador. Hay cuatro modos de funcionamiento:

• Calefacción del hogar
• Prioridad de caldera
• Bombas de circulación paralela
• Modo verano

El controlador mide las temperaturas de los gases de combustión y del agua en las partes superior e inferior de la caldera y utiliza la función zPID para ajustar automáticamente la entrada de aire, optimizando la combustión para obtener el máximo rendimiento y economía de combustible.


Características de seguridad:

Para garantizar un funcionamiento seguro y fiable, la caldera está equipada con varios mecanismos de seguridad:

• Válvula de alivio de presión de 3 bar (incluida)
• Disipador de calor: En la parte trasera y superior de la caldera se debe conectar a la red de suministro de agua un disipador de calor (estructura tubular de gran superficie) mediante una válvula térmica con sensor remoto (NO incluida). En caso de sobrecalentamiento, se libera agua en el disipador de calor, disipando el calor de la caldera al ambiente.
• Termostato STB que corta el suministro eléctrico en caso de sobrecalentamiento.
• Un sistema de control electrónico que corta el suministro de aire a la cámara de combustión en caso de sobrecalentamiento.
• Apagado automático del suministro de aire en caso de corte de energía.

El dispositivo cumple con la norma EN 303-5 Certificación CE.

Partes de la caldera - esquema

1 - Cámara de combustión
2 - Puerta de llenado de combustible
3 - Puerta de limpieza de cenizas
4 - Ventilador de presión (para calderas con ventilador)
5 - Regulador zPID ST-81 (para calderas con ventilador)

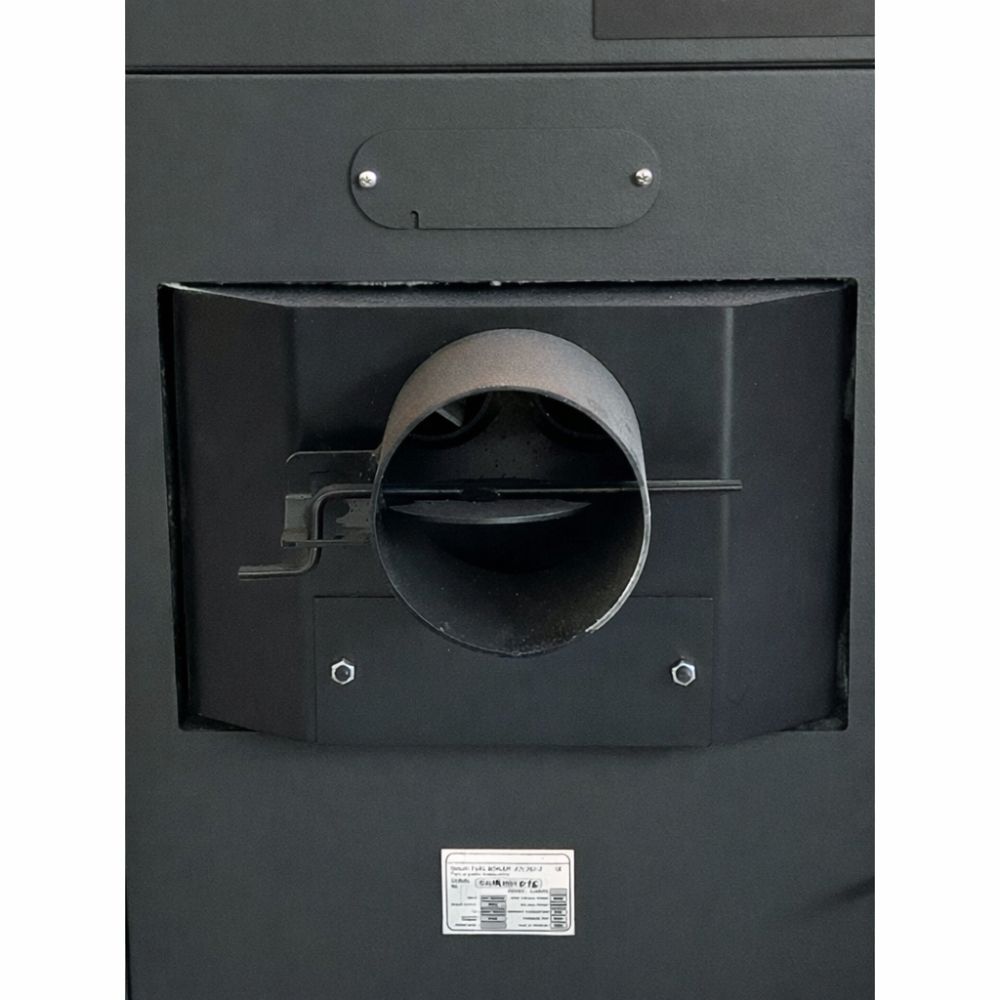

6 - Chimenea
7 - Válvula para regular el tiro en la chimenea
8 - Orificio de inspección para limpieza de chimenea
9 - Termómetro de sensor (para calderas sin ventilador)
10 - Serpentín de emergencia
11 - Válvula para aire secundario
12 - Válvula de suministro de aire (para calderas sin ventilador)
13 - Regulador mecánico de temperatura (para calderas sin ventilador)
14 - Tapa de la toma de cables
15 - Tapa de inspección para sensores
16 - Accesorio de entrada de agua G 1½“
17 - Accesorio de salida de agua G 1½“
18 - Conexión G ½“ para llenado y vaciado de la caldera
19 - Tapa del orificio de montaje del quemador
20 - Trampilla de seguridad para las cenizas
21 - Puerta para asegurar la chimenea
22 - Puerta de seguridad superior
23 - Cenicero
24 - Distribuidor de aire
25 - Fusible
26 - Termostato de seguridad de la caldera – STB

Esquemas de ejemplo para conectar una caldera a diferentes tipos de instalaciones de calefacción
